Total 132 Tempos
Módulo 1 Comunicação de Dados
1. Componentes de um sistema de comunicações
2. Sistemas Simplex, Half-Duplex e Full-Duplex
3. Transmissão de sinais analógicos e digitais
4. Técnicas de conversão analógico-digital
5. Modulação em Amplitude, Frequência e Fase
6. Grandezas e medidas
a. O Decibel
b. Largura de banda
c. Throughput
d. Bit rate
7. Técnicas de codificação
a. Non Return Zero
b. Return Zero
c. Diferenciais
8. Ligações síncronas e assíncronas
9. Técnicas de deteção e correção de erros em transmissões digitais
10. Técnicas de compressão de dados
a. Sem perca de informação
b. Com perca de informação
Módulo 2 Redes de Computadores
1. Introdução às redes de computadores
a. Redes de dados e suas implementações
b. Noção e classificação de redes de computadores
2. Modelo geral de comunicação
a. Abordagem dos modelos por camadas
b. Origem, destino e pacotes de dados
3. O modelo OSI
a. Objectivo do modelo
b. Descrição das sete camadas do modelo
c. Encapsulamento de dados
4. O modelo TCP/IP
a. A importância do modelo
b. Descrição das camadas do modelo
c. Protocolos TCP/IP
d. Comparação entre o modelo OSI e o modelo TCP/IP fg
5. Redes de computadores locais (LANs)
a. Placas de rede
b. Meio físicos de transmissão de dados
c. Equipamentos usados em LANs: Repetidores, hubs, Bridges, Switches e Routers
d. Noção de segmento numa LAN
6. Topologias de redes
a. Bus, ring, dual ring, star, árvore, mesh, células wireless
7. Cablagem de redes
a. Cabo STP, UTP, coaxial e fibra óptica
b. Comunicações sem fios
c. Especificações TIA/EIA
d. Terminadores
e. Testes de cabos 10/100BaseTX
8. Componentes da camada 1
a . Fichas, tomadas, cabos patch panels, transceivers, repetidores e hubs
9. Colisões e domínios de colisões
a. Ambientes de partilha de meio físico
b. Sinais numa colisão
c. Acessos a meios partilhados
d. Acesso ao meio como domínios de colisão
e. Repetidores e domínios de colisão
f. Hubs e domínios de colisão
g. Noção de segmentação de domínios de colisões
10. Camada 2 do modelo OSI
a. Endereçamento MAC
b. Constituição das frames
c. Controlo de acesso ao meio
d. Tecnologia Token Ring
e. Tecnologia FDDI
f. Tecnologias Ethernet e IEEE 802.3
g. Funções e operações de camada 2 das placas de rede, bridges e switchs
h. Segmentação do domínio de colisão através de bridges, switchs e routers
i. Detecção de avarias
11. Projecto de cablagem estruturada
a. Noções sobre planeamento do projecto
b. Instalação da cablagem (UTP)
c. Ligação dos cabos no Rack: patch panels e patch cables
Módulo 4 Desenvolvimento de Páginas Web Estáticas
1. Construção base de páginas Web.
a. Estrutura de páginas Web
b. Etiquetas comuns em páginas Web.
c. Hiperligações.
d. Integração de imagens.
e. Propriedades e formatação de páginas Web.
2. Utilização e formatação de tabelas.
3. Utilização de frames.e iframes
4. Utilização de formulários.
5. Conceitos de eventos e javascript aplicados a páginas Web.
6. Utilização de Cascading Style Sheets.
7. Publicação de sites e gestão de conteúdos
https://www.aevf.pt/images/ficheiros/ProgramasProfissional/i006718.pdf
REALIZAÇÃO QUESTIONÁRIO
Módulo 1 - Comunicação de Dados
https://pt.slideshare.net/Mmartins949/rc-mdulo-1
Introdução aos Sistemas de Comunicação
https://www.youtube.com/watch?v=Sh4c_WcPm44
https://www.youtube.com/watch?v=_bFATlqUOHw
1. Componentes de um sistema de comunicações
Sistema de comunicação
Comunicação é o processo de transmissão (enviar, receber e processar) informações entre dois ou mais pessoas/dispositivos.
Dados: Maça; Comer; Saúde; bem; dia
Informação: Comer uma maça por dia faz bem à saúde
Sistema de comunicação é um conjunto de elementos (dispositivos) que trabalham juntos para estabelecer uma comunicação entre a origem e o destino.
Exemplos de sistemas de comunicação:
- uma conversa entre 2 pessoas
- comunicação entre computadores
- Emissão Televisão
- Rádio
- ligação telefónica
- videoconferência
Para que qualquer sistema de comunicação funcione são necessários componentes básicos:
EMISSOR -- CANAL -- RECEPTOR
Mensagem e protocolos
1. Mensagem - É a informação (texto, imagem, áudio, vídeo) a ser transmitida.
2. Transmissor/Emissor - É o dispositivo que envia a mensagem de dados.
Pode ser um computador, um telefone, uma câmara de vídeo e assim por diante.
3. Meio (Canal)- É o meio físico por onde viaja uma mensagem originada e dirigida ao receptor.
4. Receptor - É o dispositivo que recebe a mensagem.
Pode ser um computador, um telefone, uma câmara de vídeo e assim por diante.
5. Protocolo - É um conjunto de regras que governam a comunicação de dados.
Um sistema de comunicação digital simples é formado pelos cinco elementos:
» Fonte da informação– gera a informação (dados) a transmitir
» Transmissor/Emissor – converte os dados em sinais adequados ao sistema de transmissão
» Sistema de transmissão (canal) – O caminho físico entre o transmissor e o receptor é conhecido como canal de comunicação e transporta os dados sob a forma de sinais
» Receptor – converte os sinais em dados
» Destinatário – consome os dados
Direção de comunicação ou direção do fluxo de dados
(SIMPLEX, HALF-DUPLEX, FULL_DUPLEX )
https://www.youtube.com/watch?app=desktop&v=x9XDX5KegP4
https://pt.slideshare.net/YohanaAlves/simplex-halfduplex-e-fullduplex-79397599
Uma comunicação entre dois dispositivos pode acontecer de três maneiras diferentes:
SIMPLEX, HALF-DUPLEX e FULL_DUPLEX
SIMPLEX
comunicação num único sentido (Emissor --> Receptor)
Televisão e Rádio
DUPLEX: HALF-DUPLEX ou FULL-DUPLEX
um sistema de comunicação duplex é um sistema ponto a ponto de dois dispositivos que podem se comunicar entre si em ambas as direções.
em que
HALF-DUPLEX - comunicação bidirecional, mas não em simultâneo
Os antigos hubs de rede funcionam em modo half-duplex para evitar colisões
Alguns Access Point podem ser definidos para funcionarem ou no modo half-duplex ou full-duplex
FULL_DUPLEX - comunicação bidirecional em simultâneo
Exemplos: Switches
Transmissão síncrona e assíncrona
Dois métodos de comunicação de dados em sistemas de telecomunicações e redes de computadores são a transmissão síncrona e assíncrona
A principal diferença entre transmissão síncrona e assíncrona está na forma como os dados são temporizados e agrupados. A escolha entre os dois métodos depende das necessidades da aplicação e das características da transmissão de dados.
Transmissão síncrona:
A comunicação síncrona exige a transmissão de dados em tempo real e onde é necessária haver sincronização, como em sistemas de telecomunicações
Redes de Fibra Óptica: Em redes de fibra óptica de alta velocidade, os dados são frequentemente transmitidos de maneira síncrona.
Videoconferência de Alta Qualidade: Em videoconferências que exigem qualidade de imagem e som, a transmissão síncrona é comumente usada para garantir que o áudio e o vídeo permaneçam sincronizados durante a transmissão.
Transmissão de Dados em Redes de Telecomunicações: Em redes de telecomunicações, como redes celulares, os dados são frequentemente transmitidos de forma síncrona para garantir a integridade dos sinais e a coordenação entre os dispositivos.
Transmissão assíncrona:
A comunicação assíncrona envolve a troca de dados sem a necessidade de resposta imediata ou de sincronização, como o email, fóruns, github ou a comunicação serial de curta distância em dispositivos eletrónicos ( módulos GPS, dispositivos Bluetooth, leitores de código de barras, sensores ...)
Meios (canais) de comunicação
Os sistemas de transmissão utilizam meios de transmissão para o envio das informações
Estes meios podem ser de dois tipos:
meios físicos: cabo coaxial e cabos de par entrançado e cabo de fibra óptica;
meios não-físicos: o espaço livre.
A transmissão de informação pode ser efetuada através de fios e cabos e por ondas eletromagnéticas tais como:
A transmissão de dados também pode ser feita por cabos de fibra óptica, que utilizam variações de luz como sinal, o que permite a transmissão da informação a altas velocidades.
SINAIS ANALÓGICOS e DIGITAIS
Os sistemas de comunicação ou telecomunicação podem ser classificados como analógicos ou digitais.
- Sistemas analógicos: são aqueles que conservam a forma dos sinais desde a fonte ao destino.
- Sistemas digitais: são aqueles em que a forma do sinal transmitido é diferente do sinal original. Neste sistema, as formas dos sinais são convertidos para um sistema binário antes de serem transmitidos.
https://www.citisystems.com.br/pwm/
sinais analógicos podem ser convertidos em sinais digitais e vice-versa
História das telecomunicações
SINAIS ANALÓGICOS e SINAIS DIGITAIS
Um Sinal analógico é um tipo de sinal contínuo, que varia em função do tempo
Um sinal analógico é uma onda contínua denotada por uma onda onda sinusoidal ou senoidal (ilustrada abaixo) e pode variar na intensidade do sinal (amplitude) ou frequência (ondas por unidade de tempo).
O valor da amplitude da onda senoidal pode ser visto como os valor superior e inferior da onda (eixo vertical);
enquanto o valor da frequência é medido no comprimento físico da onda senoidal da esquerda para a direita (eixo horizontal).
Frequência da onda sinusoidal
Amplitude (V) Frequência (Hz)
Existem três características básicas de uma onda sinusoidal:
frequência, período e comprimento de onda.
A frequência de uma onda sinusoidal é o número de ciclos completos
que ocorrem durante um segundo e é medida em Hertz.
A onda sinusoidal da figura 4(a) tem cinco ciclos completos ocorridos
durante 1 segundo; a sua frequência é, portanto, de 5 Hertz (Hz).
O período é o tempo que uma onda sinusoidal demora a completar
um ciclo completo.
O comprimento de onda mede a distância exata entre o início e o fim
de um ciclo de uma onda sinusoidal AC.
O comprimento de onda é uma medida muito importante na
electrónica avançada...
O som da voz humana é analógico, pois as ondas sonoras são contínuas, assim como a nossa visão, pois vemos várias formas e cores de forma contínua devido às ondas de luz, o que ouvimos (audição).
- Primeiros sistemas de telefone eram analógicos, Relógio de ponteiros, sensores temperatura, cronómetro, etc.
Comunicação analógica é o processo de transmissão (envio, recepção e processamento) de informações, incluindo imagem, voz e vídeo, usando sinais contínuos ou sinais analógicos.
- o sinal analógico é transmitido pelas antenas formato de espinha de peixe
- Transição de sistemas analógicos para sistemas digitais iniciou-se por volta
Sinal Digital
Sinal digital é um sinal discreto
Um sinal digital assume apenas 2 valores para representar um determinado evento ( 0 ou 1)
Exemplos de sinais Digitais: Sensores de Presença (deteta ou não deteta); Botões (ligado ou desligado)
A nomenclatura utilizada
para os sinais digitais é o BIT BInary DigiT
Cada bit pode ter apenas dois valores possíveis: zero(0) ou um (1)
Um sinal composto por oito Bits é chamado de byte.
Vantagens sinal digital
– Integração da tecnologia digital em larga escala com baixo custo
– Maior imunidade ao ruído e à distorção
– Maior Segurança e privacidade (criptografia)
• O uso de repetidores permite garantir integridade dos dados em transmissão a grandes distâncias
– Exploração de técnicas de multiplexagem no tempo (TDM – Time Division Multiplexing)
– Utilização de técnicas de Processamento Digital de Sinais
( Compressão, filtragem, igualização ..)
– Possibilidade de integração de serviços na mesma rede
Atenuação; distorção e Ruído

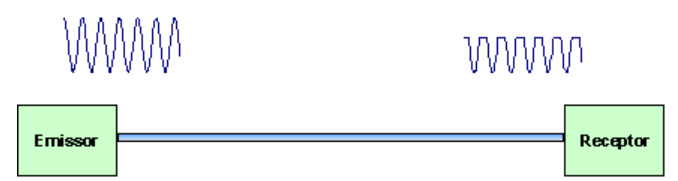

ATENUAÇÃO
Sinal perde energia, mas não existe deformação.
A atenuação consiste numa redução da potência do sinal ao longo do meio de transmissão.
A atenuação mede-se através da relação entre a potência do sinal em dois pontos ao longo do meio de transmissão e é, normalmente, expressa em decibéis por unidade de comprimento (ex: 5 dB/km).

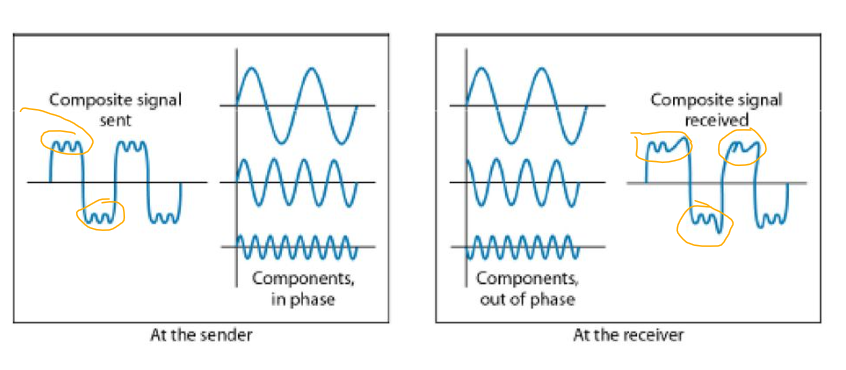

DISTORSÃO O sinal muda de forma ou formato.
A distorção consiste numa alteração da forma do sinal durante a sua propagação desde o emissor até ao receptor.
O ruído consiste numa alteração de alguma das características do sinal transmitido por efeito de um outro sinal exterior ao sistema de transmissão, ou gerado pelo próprio sistemas de transmissão.
Em sinal analógico:Afeta geralmente o meio de transmissão.Existem vários tipos de ruído.
MODULAÇÃO ANALÓGICA em AMPLITUDE, FREQUÊNCIA e FASE
A atenuação é o enfraquecimento do sinal durante a propagação. Para transmitir sinais à distância, vencendo a atenuação e o ruído, usam-se dois processos básicos: modulação e amplificação.
- Amplificação: é o aumento da amplitude do sinal. Tem como funções amplificar um sinal a ser transmitido, para que ele possa se propagar no espaço, e amplificar o sinal recebido.
Diferença entre a amplitude modulada e a frequência modulada.
TÉCNICAS DE MODULAÇÃO DIGITAL
As técnicas de modulação são usadas para transmitir informações digitais através de meios de comunicação.
As técnicas de modulação consistem em codificar um sinal digital de forma analógica.
As técnicas básicas de modulação são:
- ASK (Amplitude Shift Keying) - modulação por amplitude;
- FSK (Frequency Shift Keying) - modulação por frequência;
- PSK (Phase Shift Keying) - modulação por fase.
ASK
Na modulação ASK, a amplitude da onda portadora é alterada para representar os diferentes estados lógicos (geralmente 0 e 1) dos dados digitais.
Os bits nulos recebem componente nula e os bits de valor 1 recebem uma onda de frequência f.
FSK
Na modulação FSK, a frequência da onda portadora é alterada para representar os diferentes estados lógicos. Cada estado lógico é associado a uma frequência específica.
Os bits 0 e 1 alternam respetivamente entre uma onda de frequência f1 e f2.
PSK
Na modulação PSK, a fase da onda portadora é alterada para representar diferentes estados lógicos. Cada estado lógico é associado a uma mudança específica na fase. O PSK é eficiente em termos de largura de banda e é frequentemente utilizado em comunicações digitais.
Sempre que existe uma transição entre 0->1 e 1->0 existe uma inversão de fase na onda, com sentido contrário à representativa do bit anterior.
MODEM = MODULATOR + DEMODULATOR
"Esses dispositivos executam algoritmos de modulação no lado transmissor para converter um sinal digital em um sinal analógico e algoritmos de demodulação no lado receptor para converter o sinal analógico de volta para digital. Esse processo permite a transmissão de dados entre vários recursos de computação."
Um modem é utilizado em situações em que é necessário transmitir dados entre dispositivos digitais por meio de canais (canais) de comunicação analógicos, como linhas telefônicas ou cabos coaxiais. Com o avanço da tecnologia, modems tradicionais têm sido substituídos.
TÉCNICAS DE CONVERSÃO ANALÓGICO-DIGITAL (A/D)
Digitalização é o processo de transformação de um sinal analógico em um sinal digital ou a conversão analógica /digital.
Digitalização tem 3 fases sequenciais
1. Amostragem
2. Quantização
3. Codificação
1. consiste em recolher amostras do sinal analógico (contínuo) numa determinada cadência 2. Arredondar os valores recolhidos na amostragem, apenas num conjunto reduzido de valores discretos.
3. Associar a cada valor quantizado um valor em código binário
AMOSTRAGEM - consiste em recolher amostras do sinal analógico (contínuo) numa determinada cadência
|
Etapas do processo de conversão (A/D)
|
|
1 - Amostragem
|
2.0
|
1,8
|
0,6
|
0.3
|
3,0
|
2.1
|
Teorema da amostragem ou Teorema de Nyquist
Quantização - Arredondar os valores recolhidos na amostragem, apenas num conjunto
reduzido de valores possíveis, para o nível de quantização
Foram considerados 4 níveis de quantização (amplitude - divisão horizontal a azul)
Assim temos os seguintes valores de quantização:
|
Etapas do processo de conversão (A/D)
|
|
1 - Amostragem
|
2.0
|
1,8
|
0,6
|
0.3
|
3.0
|
2.1
|
|
2 –
Quantização
|
2
|
2
|
1
|
0
|
3
|
2
|
CODIFICAÇÃO é o processo pelo qual os valores quantizados são convertidos (codificados) em bits (zeros e uns).
É o processo responsável por converter sinais digitais, segundo formatos necessários à transmissão e incluir no sinal digital o sincronismo de relógio, que garante que vai existir sincronismo entre emissor e receptor.
|
Etapas do processo de conversão (A/D)
|
|
1 - Amostragem
|
2.0
|
1,8
|
0,6
|
0.3
|
3,0
|
2.1
|
|
2 –
Quantização
|
2
|
2
|
1
|
0
|
3
|
2
|
|
3 - Codificação
|
10
|
10
|
01
|
00
|
11
|
10
|
Vantagens da digitalização
Um único tipo de dispositivo de armazenamento é suficiente para
todo o tipo de dados
A transmissão automática é simplificada, porque apenas
necessitamos de redes capazes de transportar bits (ex: RDIS)
A informação digitalizada pode ser tratada por computador (ou
por outro hardware, sempre da mesma forma)
O sinal digital é mais robusto que o analógico, porque menos
sensível ao ruído, e pode sempre ser reconstituído… não há
perda de qualidade na reprodução e na transmissão
São possíveis mecanismos de detecção e até correção de
erros
Encriptação/Desencriptação da informação, para assegurar segurança,
torna-se mais simples
GRANDEZAS
DECIBÉIS
A grandeza decibel é a medida de intensidade do som e
é usada para descrever todos os sinais de rede (sinais elétricos, sinais ópticos
ou micro-ondas)
Os decibéis negativos representam perda de potência (atenuação) da onda; decibéis
positivos representam um ganho da potência do sinal
(ampliação)
Largura de banda
Largura
de banda (analógico) é a diferença entre a frequência mais alta e a mais baixa
do canal (medida em Hz)
Largura de banda (digital) é a capacidade de dados que são transmitidos pelo do canal num período de tempo (medida em bits por segundo bps)
A largura de banda(LB) digital é influenciada por vários fatores, incluindo:
-- Meio de Transmissão: Diferentes meios de transmissão têm capacidades de largura de banda distintas ( cabos ópticos melhor LB que cabos cobre).
-- Tecnologia de Modulação: A tecnologia utilizada para modular os sinais digitais afeta diretamente a largura de banda disponível.
Multiplexação: Técnicas de multiplexação (FDM ou TDM) podem ser utilizadas para aumentar a largura de banda, permitindo a transmissão simultânea de múltiplos canais de dados.
-- Equipamento de Rede: A capacidade dos dispositivos de rede (routers, switches e equipamentos de transmissão), influencia a largura de banda disponível em uma rede digital.
--Padrões de Comunicação: Os padrões de comunicação, como os padrões Ethernet para redes locais, definem as especificações técnicas que impactam a largura de banda disponível em uma determinada infraestrutura de rede.
--Interferência e Atenuação: Fatores como interferência e atenuação do sinal podem reduzir a largura de banda efetiva, especialmente em meios de transmissão sem fio.
--Tipo de Serviço: A largura de banda necessária pode variar dependendo do tipo de serviço ou aplicação. Aplicações que exigem maior largura de banda incluem streaming de vídeo em alta definição, videoconferência, transferência de grandes volumes de dados, entre outros.
A largura de banda digital é um recurso fundamental para o desempenho de redes digitais e para atender às crescentes demandas de comunicação na era digital. O avanço contínuo da tecnologia busca constantemente aumentar a largura de banda disponível para suportar as necessidades cada vez maiores de transmissão de dados.
Throughput
Throughput é a taxa de
transferência efetiva de um canal de transmissão ou a quantidade de dados realmente transferidos por unidade de tempo
Bit Rate
Bit Rate significa taxa de bits, sendo a velocidade
com que os bits são convertidos por unidade de tempo
Meios físicos de transmissão de sinal:
cabo de cobre, cabo de fibra óptica e ondas eletromagnéticas pelo ar.
MÉTODO DE TRANSMISSÃO DE DADOS
Os dados são transformados em uma sequência de bits, sendo depois convertidos em sinais que possam ser enviados através do meio físico até ao destino.
Três tipos de transmissão de sinal usados em redes:
Sinais elétricos – A transmissão é obtida pela representação dos dados como pulsos elétricos em cabos de cobre.
Sinais ópticos – A transmissão é obtida pela conversão dos sinais elétricos em pulsos de luz através de cabos de fibra óptica.
Sinais sem fio – A transmissão é obtida pelo uso de infravermelho, microondas ou ondas de rádio pelo ar.
Pulsos elétricos Pulsos de Luz Ondas de Rádio
Um sinal consiste em padrões ópticos ou elétricos ou ondas de rádio que são transmitidos de um dispositivo conectado para outro, desde a origem até o destino como uma série de pulsos de eletricidade, pulsos de luz ou ondas de rádio.
A utilização integrada de telecomunicações e informática, hoje mais conhecida por
Tecnologias de Informação e Comunicação, teve nos anos 90 a designação de
Telemática. ver
SITES consultados
Sem comentários:
Enviar um comentário
