Programação e Base de Dados: PC CLIENTE e INTEGRAÇÃO NA REDE VIRTUAL

1. CRIAÇÃO DA MÁQUINA VIRTUAL PARA PC CLIENTE

SELECIONAR o iso DO SISTEMA OPERATIVO (Windows7)

2. INSTALAÇÃO DO SISTEMA OPERATIVO

CONTA DE UTILIZADOR E ATRIBUIR NOME AO PC CLIENTE

3. CONFIGURAR REDE IPv4 DO PC CLIENTE

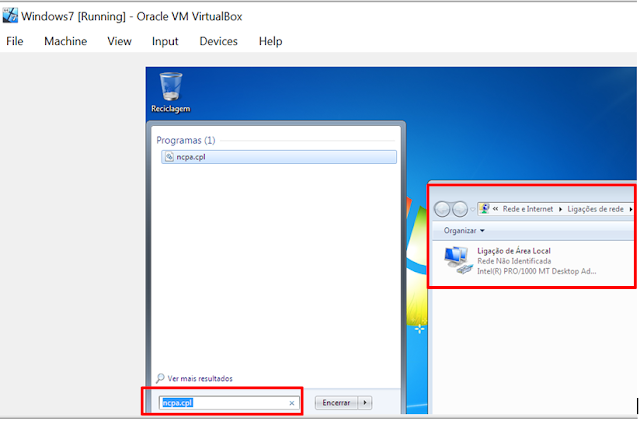

pode ATIVAR a janela de configuração através do comando ncpa.cpl

SELECIONAR LIGAÇÃO DE ÁREA LOCAL --> botão rato direito -->PROPRIEDADES-->

selecionar IPV4 (2 cliques)

atribuir o endereço IPv4 ao PC cliente de acordo com a sua rede (192.168.nº. ?)

? - atribuir um ID do Host que seja diferente do ID do servidor

-- colocar a IPv4 do servidor DNS (nosso servidor)

VERIFICAR IPv4 do PC CLIENTE na LINHA de COMANDOS

Abrir linha comandos (cmd) e digitar o comando ipconfig /all

DEFINIR os SETTINGS da VM CLIENTE

--> NETWORK

colocar em MODO BRIDGET ADAPTER

DEFINIR/ VERIFICAR os SETTINGS VM SERVIDOR

--> NETWORK

Com a VM do servidor desligada, deverá adicionar uma nova Placa de Rede à máquina.

Deverá ter 1 Adaptador de Rede em Modo NAT e outro Adaptador em modo Bridged Adapter

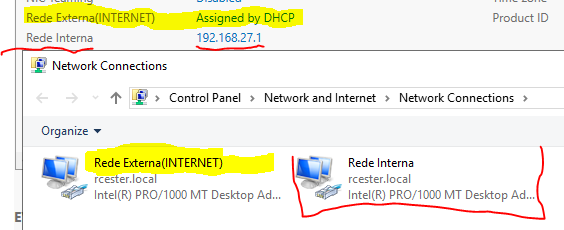

Consultar no SERVER MANAGER

--> Local Server

as configurações Ethernet e Ethernet2

Atenção à ordem dos Adaptadores!

NAT tem que a Ethernet tem que ser DHCP e

Bridged Adapter --> Ethernet com IPv4 fixo: 192.168.nº.1)

VERIFICAR a CONECTIVIDADE DO PC CLIENTE COM O SERVIDOR

ping ipservidor

Nota: caso não seja possível pingar o servidor deverá verificar os Settings do servidor e do cliente; verificar os endereços Ipv4 do servidor e DNS; placa de rede em modo NAT, nas Propriedades Ipv4 (Ip e DNS - obter endereço automaticamente) placa de rede em modo bridged, propriedades do IPv4 verificar se os endereço IP e o DNS server são 192.168.27.1

INTEGRAÇÃO DO PC CLIENTE NO DOMÍNIO ou REDE

PAINEL de CONTROLO --> SISTEMA E SEGURANÇA -- > SISTEMA

Alterar definições --> Alterar ( domínio)

---------------------------------------------------------------------------

NOTA: no Windows 10

----------------------------------------------------------------------------------------------------------------------

Windows 7 (continuação)

COLOCAR a conta ADMINISTRATOR e password para permitir esta operação

DEVERÁ aparecer esta janela

reiniciar pc

ENTRAR NO DOMÍNIO, COM CONTA CRIADA no Active Directory USERS and Computers

ATENÇÃO:

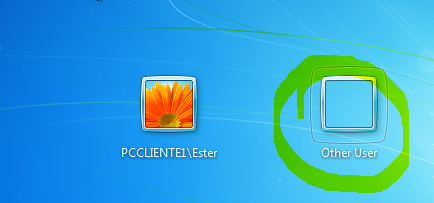

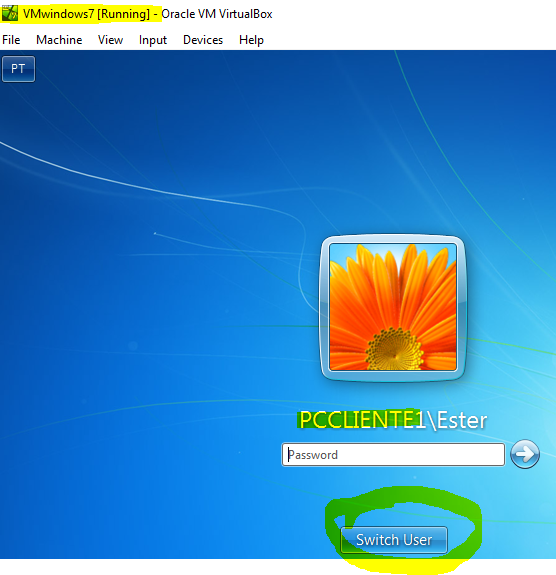

1ªvez aparece a conta do PC cliente LOCAL. Terá que selecionar Switch User e depois Other User para entrar numa conta do domínio

VERIFICAR QUE O PC ESTÁ INTEGRADO NO DOMÍNO

NO SERVIDOR --> TOOLS: Active Directory USERS and Computer

WINDOWS7

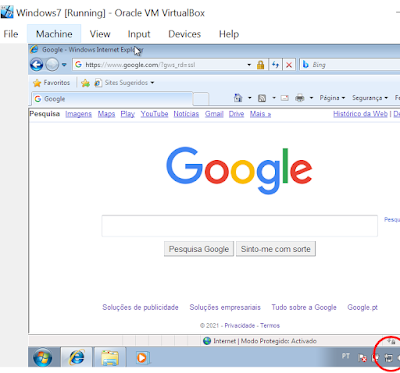

4. COLOCAR INTERNET NO CLIENTE CLIENTE

Para configurar internet no computador cliente, deve-se instalar a função "Remote Access" e configurar o Routing, através do NAT (tradução do endereço de rede).

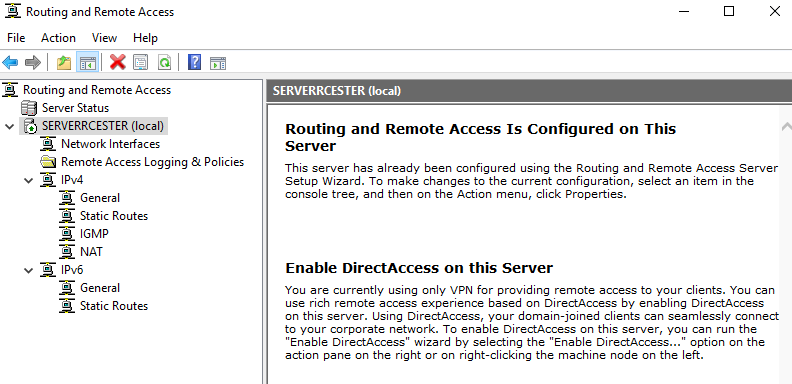

ROUTING e o NAT (Network Address Translation)

https://youtu.be/t5W6rkXYNdc

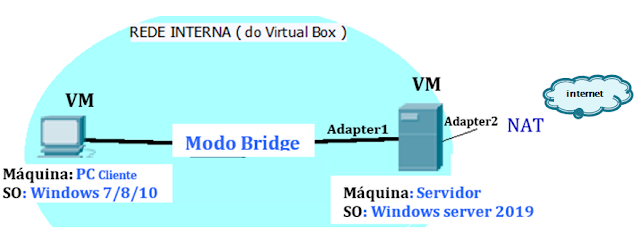

Na nossa rede, o servidor passa a desempenhar funções de router, pelo que o tráfego vindo da Internet passa pelo servidor para a rede interna (local).

Para isso é necessário criar um roteamento entre as duas interfaces de rede, fazendo o "forwarding" ou encaminhamento dos pacotes entre as duas redes.

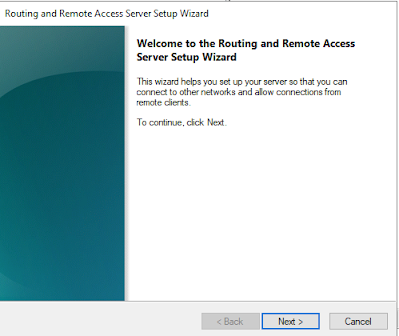

Para esse efeito é necessário INSTALAR NOVO SERVIÇO - REMOTE ACCESS

NAT Network Address Translation - Tradução de endereço de rede

O objetivo deste passo é para que os computadores clientes da rede interna tenham internet através da Tradução do Endereço de Rede (NAT) de um único endereço IP público

· -A Tradução de Endereço de Rede (NAT) permite fornecer Internet aos computadores de uma rede interna (local), sem que haja necessidade de atribuir endereços públicos a cada máquina de uma rede.

- O Servidor deverá ter 2 placas de rede no servidor (uma em Modo NAT e outra Modo Bridged ou por ordem contrária)
